SW-680
防水型抽換式突波器特性:
1. 附一盞指示燈：一盞綠色突波指示燈.
2. 底部採用插座式連接電源.都無線路聯接與線路外露，與ELCB開關本體結合.
3. 可有並聯與串聯兩個聯接方式擇一採用.
採用串聯方式：若突波器故障，綠色突波指示燈不亮，送電迴路迅速斷電，保護後端設備， LED燈具會不亮，通知派員修復.
採用並聯方式 : 若突波器故障，綠色突波指示燈不亮但送電迴路無斷電功能，LED燈具依然保持明亮，但無法保護後端設備.(如:電源供應器.ELCB開關.LED燈具...等).
4.台電送電後指示燈常態點亮，方便夜間修復人員查修，不用拆線量測，方便維修人員.
5.防水ELCB進入第五代(110年度基隆市政府採用)
6.內置抽換式突波器10KA/20KV ； 5KA/10KV
1.經國家最高等級IP：67、IP:68測試檢驗，絕對防水防塵功能，不怕使用於惡劣與潮濕的環境中；
開關完全封鎖於防水盒内，絕不會發生人員被感電及危害生命之安全。
2.無螺絲接觸點，不怕螺絲脫落導致電源線接觸燈桿，發生漏電情形；不怕螺絲生鏽產生電流壓降，
方便維修，確保施工人員安全；不怕燈桿内進水浸泡在水中。
3.BH 與 ELB合併不佔空間•有防水盒保護•防水盒上蓋使用抗UV透明PC材質製作。
4. 額定靈敏度電流(四段式可切換型)三種，可依環境選擇切換，或配合台電依送電規範調整使用。
5. 漏電斷路器具有漏電指示，若開關跳脫可輕昜判斷屬漏電或短路或負載跳脫，縮短維修時間。
6. 不受潮濕影響，漏電斷路器電路感應穩定絕無誤判跳脫，使用壽命延長。
7.電源側與負載側各2只止水端子.防止電線虹吸效應.
8.自動跳脫装置為電子、熱動電磁式。
9.有蓋式透氣膜.有排溼氣效果.以防積水.
10.內附7kV衝擊波.防止雷擊保護燈具 . (附大電力測報.)
11.SPD 10KA.(附故障綠色指示燈.附檢驗測報.)
12.維修人員不需拆線量測與修護.
| 品名 |
漏電斷路器兼無熔絲開關(ELCB) |
|
|
型式 |
SW-680/LS-50BPUS | |
|
相線式 |
1ø2W |
|
|
級數(P) |
2 |
|
|
額定電壓(VAC) |
110/220 |
|
|
額定電流(A) |
15.20.30 |
|
|
額定靈敏電流(MA) |
30-100-300-500(四段可調) |
|
|
動作時間(秒) |
0.1秒內 |
|
|
額定起斷容量(KA) |
10 |
|
|
額定短時間電流(KA) |
- |
|
|

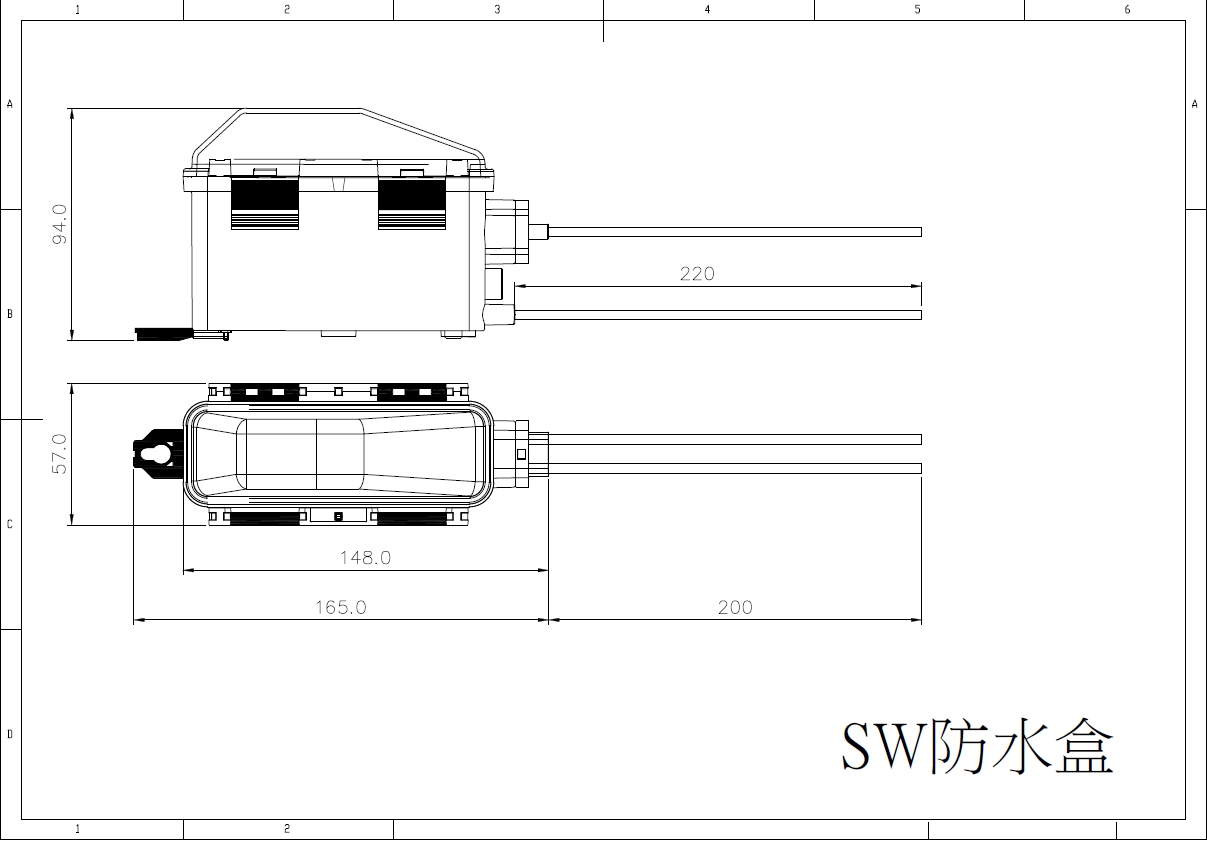

外型尺寸(mm) |
長 |
148 |
|
寬 |
57 |
|
|
高 |
94 |
|
|
重量(KG) |
0.485 |
|
|
保護範圍 |
漏電、過負載、短路保護兼用型 |
|
|
備註 |
可訂製電源指示燈/故障指示燈 可訂製吸鐵固定 |
|
